辨識定位柱(AutoCAD)

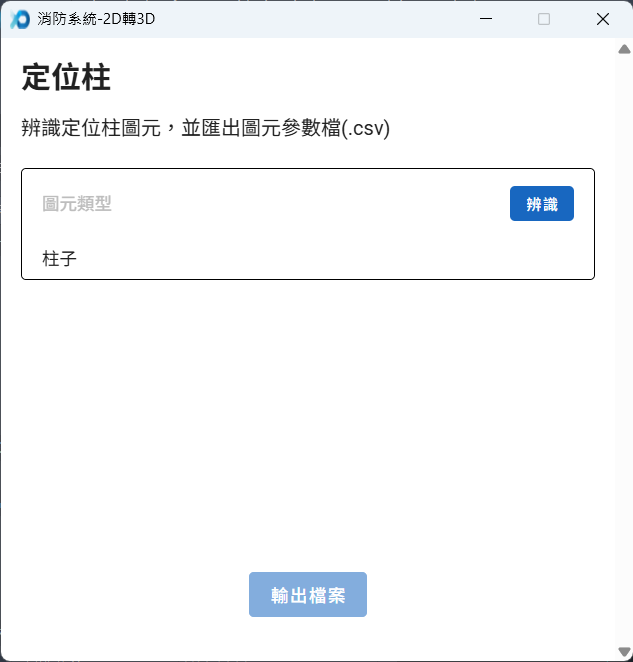

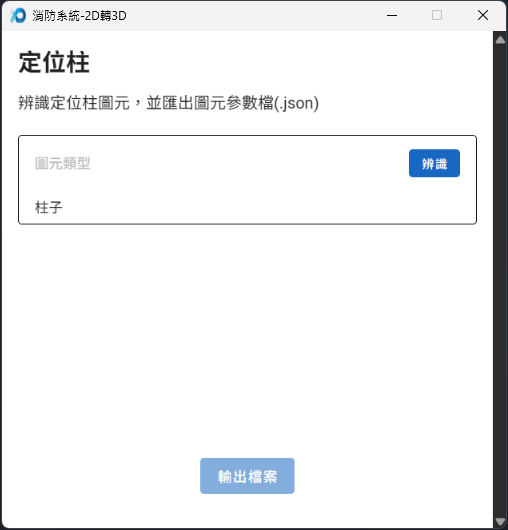

在AutoCAD的工具分頁中，選擇xModel Designer，然後點擊「2D轉3D」項目中的「定位柱」，開啟「消防系統-2D轉3D-定位柱」功能視窗

1. 定位柱有以下兩種辨識方式，皆可被xModel Designer進行有效辨識：

(1) 在確保所繪製的消防系統設計圖與建築結構圖的「座標」、「比例」與「角度」皆為一致的情況下，直接開啟建築結構圖，利用「定位柱」的辨識功能，在圖面上依序選取三支柱子圖元（需為聚合線或圖塊）。

(2) 在所繪製的消防系統設計圖中，將建築結構圖加入參考，並選定三支柱子，重新繪製供辨識用的柱子圖元（需為聚合線或圖塊），再利用「定位柱」的辨識功能，選取所繪製的三支柱子圖元。

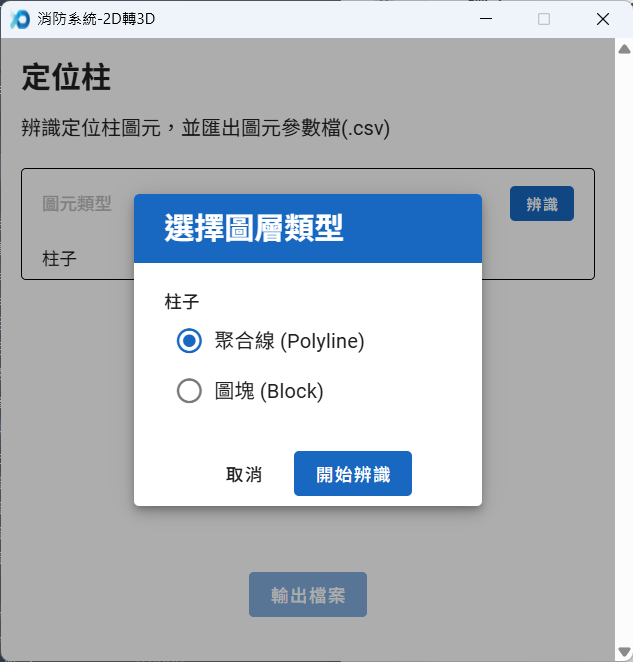

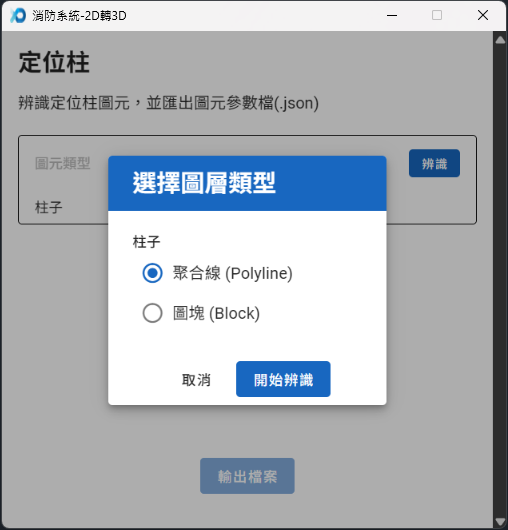

2. 點擊圖元類型為定位柱區域的「辨識」按鈕，並選擇定位柱圖元類型為聚合線或圖塊。

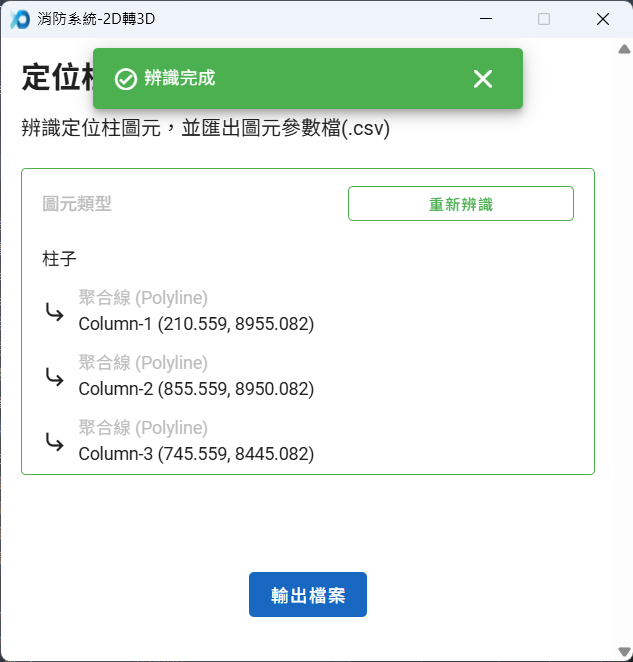

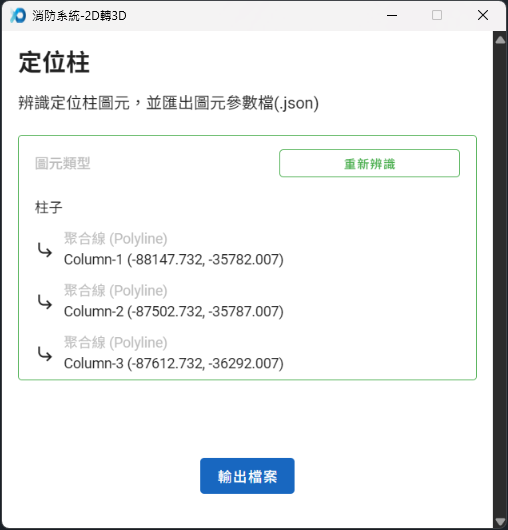

3. 點擊「開始辨識」按鈕，回到AutoCAD圖面上，依序選取3個定位柱圖元後，即可完成辨識。



⚠️ 請注意：

1. 必須依序選取3個定位柱圖元，才能完成辨識。
2. 請記得3個定位柱圖元的選取順序，此順序必須與後續在Revit模型上選取定位柱元件的順序相同，否則可能造成所生成的系統模型角度、定位或尺度的錯誤。
4. 完成辨識後，點擊「輸出檔案」，指定定位柱圖元檔案所儲存的資料夾位置後，即可完成圖元辨識。

⚠️ 請注意，輸出檔案之後，您將會在指定存放檔案的資料夾中看到「Column.csv」的檔案，此檔案即為定位柱圖元的檔案。
