xModel Designer 使用指南 消防系統(2D轉3D)

預覽及調整2D圖元辨識結果

為了讓您在辨識消防系統圖元資訊後，或是在利用CAD圖元資訊進行3D模型生成之前能夠先行預覽、確認圖元辨識資訊無誤， 您可以透過不同的方式開啟「DisplayCAD」消防圖元視覺化應用程式，以檢查、編輯您所辨識的圖元資料。

您可以透過不同的方式開啟Display，以確認您的消防系統CAD圖元辨識結果：

1. 在AutoCAD內開啟DisplayCAD

在AutoCAD應用程式中，訪問xModel Designer的書籤，在「2D轉3D」的功能區域中，點擊 消防系統 > 開啟DisplayCAD 即可開啟DisplayCAD應用程式。

2. 從AutoCAD輸出圖元檔案後，開啟DisplayCAD

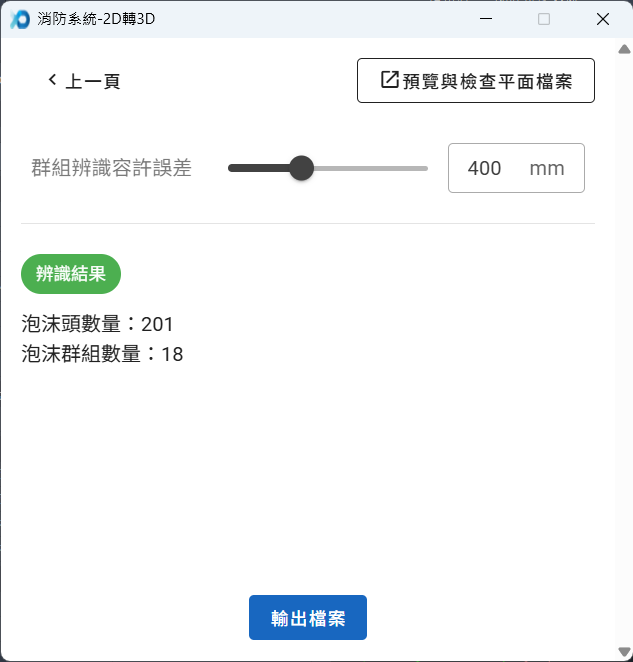

在AutoCAD匯出圖元檔案之後，可以點擊右上方的「預覽與檢查平面檔案」按鈕，開啟DisplayCAD，以檢查或編輯您當前匯入的消防系統圖元辨識內容。

3. 從Revit匯入圖元檔案後，開啟DisplayCAD

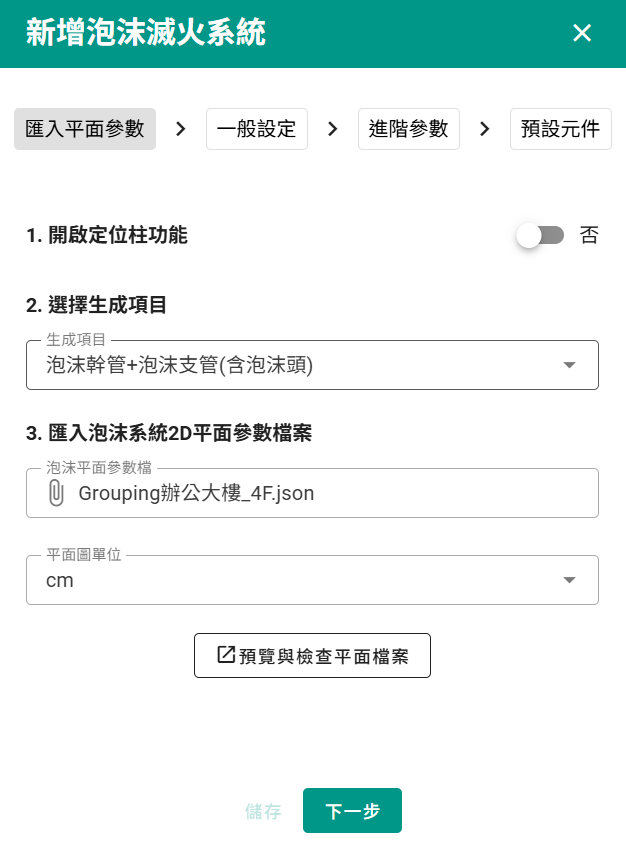

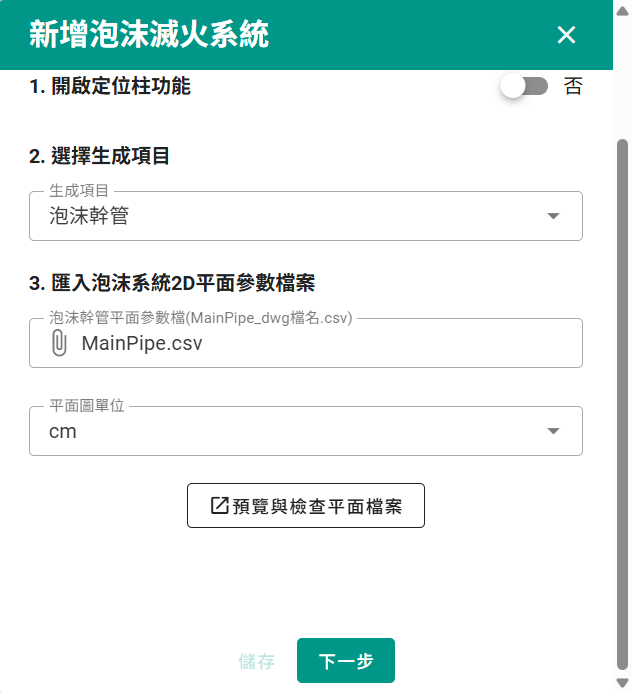

在Revit內匯入圖元檔案之後，可以點擊下方的「預覽與檢查平面檔案」按鈕，開啟DisplayCAD，以檢查或編輯您當前匯入的消防系統圖元辨識內容。

使用DisplayCAD

匯入要預覽的圖元檔案

  1. 選擇您要預覽的系統：泡沫系統或撒水系統。
  2. 匯入要預覽的平面參數檔(.json)： 依照您所選擇不同的預覽系統與模式，按照畫面中的檔案預設名稱，分別匯入相對應要預覽的圖元檔案，然後點擊「開始預覽」按鈕。

    3. 💡 「定位柱」圖元檔案為非必要檔案，若是您沒有匯入定位柱檔案「Column+dwg檔案名稱.json」，仍然能夠預覽您想要的系統圖元檔案。

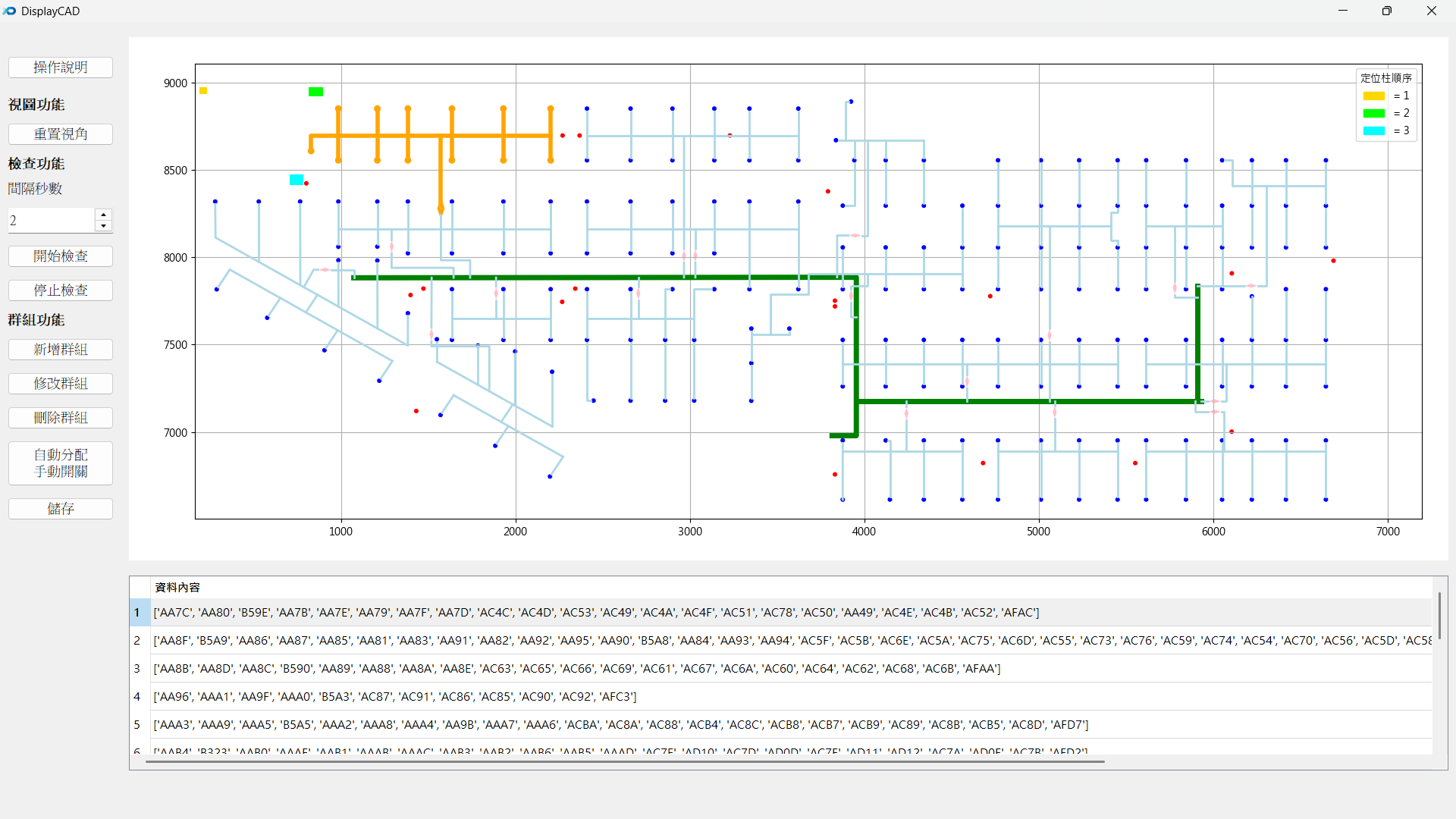

  3. 等到DisplayCAD開啟之後，您將會看到以下畫面：

4. DisplayCAD功能介紹

在DisplayCAD中，您可以操作以下功能：

  1. 自動檢查

    2. 檢查撒水或泡沫系統群組的辨識成果，一個完整的群組可能會包含泡沫噴頭、泡沫支管、一齊開放閥與手動開關等圖元。若被系統辨識為同一個群組(grouping)，則該群組的圖元將會以粗框橘線呈現。

    您可以選擇用手動點擊的方式，檢查個別圖元是否有正確被歸類於某個群組，也可以利用自動檢查，讓系統自動幫您依序展示每一個群組。

  2. 新增群組

    3. 如果您發現某一些泡沫噴頭、泡沫支管、一齊開放閥與手動開關應為同一個群組，但卻沒有被系統正確判定，您可以持續按壓Ctrl鍵，以滑鼠游標點擊並複選要群組化的圖元，或是以滑鼠右鍵框選要群組化的圖元。選擇完畢後，點擊「新增群組」的按鈕，便可將所選的圖元組成一個群組。

  3. 刪除群組

    4. 您可以在畫面下方的清單中看到所有的群組，若要解除特定的群組，您可以在清單中選擇該群組，然後點擊「刪除群組」按鈕。

    請放心，「刪除群組」，並不會將該群組的圖元刪除，它們依然會留在檔案中，您隨時可以將它們再重新組成一個群組。

  4. 自動分配手動開關

    5. 點擊「自動分配手動開關」按鈕之後，系統將會為所有的群組配對新的手動開關。

    ⚠️ 請注意：已有配對手動開關的群組也將會被重新配置手動開關。

  5. 儲存編輯後的圖元檔案

    6. 請特別注意，若您對於匯入的圖元資料有進行任何的調整，包含刪除群組、重新調整群組或重新分配手動開關等， 都需要點擊「儲存」按鈕，額外儲存一份新的「Grouping+dwg檔案名稱.json」，並在後續Revit環境相關設定步驟中使用此檔案。
