泡沫滅火系統

步驟一：設定泡沫滅火系統3D設計參數

1. 在Revit的工具分頁中，選擇xModel Designer，然後點擊「3D設計」項目中的「消防系統」，開啟消防系統功能視窗

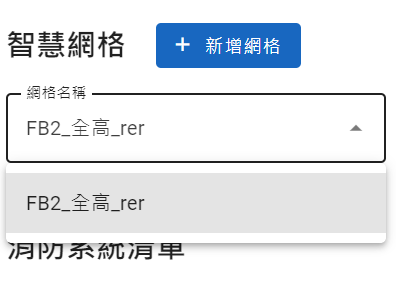

2. 在「網格」的下拉式選單中，選擇一個智慧網格，該網格將會決定此系統生成後的所屬樓層。若是尚未建立網格，請點擊「新增網格」按鈕，並參考「智慧網格 > 建立與編輯智慧網格」章節的說明以新建一個網格。
3. 點擊「消防系統清單」右側的「新增消防系統」按鈕，接著在跳出的選單中選擇「泡沫滅火系統」

4. 在「一般設定」中，依序設定參數：
1. 名稱：以任意名稱替該泡沫滅火系統命名
2. 系統類型：系統類型的選項與您目前正在使用的Revit專案樣板檔資訊同步，管線與其配件的模型顏色，將會依照系統類型而定
3. 管線類型：管線類型的選項與您目前正在使用的Revit專案樣板檔資訊同步

4. 泡沫頭分布模式：

   • 指定柱間均佈：將以您從模型上所選擇的「柱子包圍區域」作為泡沫頭的分佈區域
   • 指定區域均佈：將以您繪製並選擇的「Revit面積」區域作為泡沫頭的分佈區域，關於如何繪製Revit面積，請參考「繪製可使用的Revit區域邊界」
5. 障礙物參考樓層(起始)：可選擇模型內的任一樓層(包含連結模型)，把該樓層已存在的所屬元件視為障礙物。一般應選擇當前要生成泡沫系統的樓層。

6. 障礙物參考樓層(結束)：若是確保泡沫系統可能遇到的障礙物僅限於當前要生成泡沫系統的樓層，則可選擇與「障礙物參考樓層(起始)」相同的樓層。例如：1FL > 1FL。

   注意：所選擇的樓層範圍越大，則障礙物數量可能會隨之增加，將會連帶增加生成系統的運算時間。

7. 偏好設定-每個群組泡沫頭數量(指定區域均佈)：可選擇實務上常見之9或12顆泡沫頭組成一個群組
8. 偏好設定-每個群組泡沫頭數量上限(指定柱間均佈&指定區域均佈)：系統將會優先依據您所設定的泡沫頭防護半徑與指定生成面積的大小進行設計，在符合泡沫頭防護半徑的條件下，每個群組的泡沫頭數量不會超過此數量
9. 偏好設定-泡沫頭排列方式：

(1) 山字型（北向0°）

(2) 山字型（北向90°）

(3) 山字型（北向180°）

(4) 山字型（北向270°）

(5) 山字型 (任意方向)（指定區域均佈）

(6) 王字型（北向0°）

(7) 王字型（北向90°）

(8) 王字型（任意方向）（指定區域均佈）

5. 在「進階參數」中，依序設定進階參數：
1. 選擇設計規範(xRule)：在此選擇已編輯好的xRule，作為此泡沫滅火系統的設計規則
2. 本樓樓層淨高：從本樓樓地板起算至上方樓地板下緣（不包含厚度），此數值將作為「感知撒水頭與上方樓板距離」的計算依據。

3. 泡沫支管高程：

   • 手動輸入高程：手動輸入泡沫群組支管的高程
4. 手動輸入高程(mm)：請輸入泡沫群組支管的高程。此為統一設定值，您將可於系統生成完畢後，再針對個別項目進行手動調整
5. 感知撒水頭與上方樓板距離：感知撒水頭將會以此數值與上方樓板保持距離，一般設定值為300mm。
6. 泡沫噴頭自泡沫管向下延伸距離：泡沫噴頭自群組水平支管向下延伸的距離

7. 管線高程對齊方式：

   • COP：以管線中心點作為高程量測標的
   • TOP(未開放)：以管線頂端作為高程量測標的
   • BOP(未開放)：以管線底部作為高程量測標的
8. 手動開關高度(mm)：指定泡沫系統的手動開關高度。此為統一設定值，您將可於系統生成完畢後，再針對個別項目進行手動調整。
9. 泡沫管與感知撒水管間距(子母吊)：泡沫群組的水平支管與感知撒水管的水平支管之間的間距，也是一般通稱為「子母吊」的高度。
10. 泡沫噴頭防護半徑：每顆泡沫噴頭的防護半徑。防護半徑越大，則所佈置的泡沫噴頭數量就可能會越少。此數值將與感知撒水頭防護半徑相同，建議值為800至1690。
11. 感知撒水頭防護半徑(mm)：每顆感知撒水頭的防護半徑。防護半徑越大，則所佈置的撒水頭數量就會越少。此數值將與泡沫噴頭防護半徑相同，建議值為800至1690。
6. 在「區域參數」中，依序進行：

1. 指定柱間均佈的「區域參數」項目：

   • 指定分布區域：必須依照「順時針」或「逆時針」的方式（擇一），在Revit模型上點選欲生成範圍邊界的柱

     請注意

     1. 所選的相鄰兩支柱為「一條線」，每條線需呈現直角90度
     2. 所選的最後一支柱，必須是第一支選擇的柱子
   • 指定禁止區域：操作方式與「指定分布區域」相同。禁止區域將以紅色網格呈現，若您有劃定禁止區域，則系統將不會在該區域中佈置泡沫頭。

   • 指定車道/走道位置：點擊「編輯」按鈕，並選擇「新增範圍」，並在模型畫面上以填滿智慧網格的方式指定車道或走道位置。每一組泡沫群組的手動開關將會優先配置於與此位置最鄰近的柱面上。

   • 一齊開放閥開口方向：所生成的每一組泡沫群組都會預留一個一齊開放閥，讓您方便將泡沫群組連接到想要的泡沫幹管上。開口方向即為一齊開放閥的預留開口方向，您可選擇任一一個模型上的管線段，則此預留開口及會朝向您指定的管線段。

2. 指定區域均佈的「區域參數」項目：

   • 指定分布區域：在Revit的「建地平面圖」視圖中，開啟您建立好的平面圖（請注意該平面圖的所屬樓層是否與本次要生成系統的樓層一致），並指定該平面圖中已繪製並標註面積的區域邊界，作為將會平均分佈泡沫頭的區域。

   • 指定車道/走道位置：在Revit的「建地平面圖」視圖中，開啟您建立好的第二張平面圖（請注意指定車道/走道位置的平面圖，必須和指定分布區域的平面圖為兩張不同的平面圖），並指定該平面圖中已繪製並標註面積的區域邊界，作為車道/走道的指定區域。

     關於如何繪製Revit面積，請參考「繪製可使用的Revit區域邊界」

7. 在「預設元件」中，您將會看到：
1. 所顯示的管配件/附件，如彎頭、三通、四通等，以及其對應的尺寸資訊，皆與您目前正在使用的Revit專案樣板檔資訊同步；

2. 指定泡沫頭元件：您可以點擊泡沫頭元件名稱右側的「選擇」按鈕，開啟xObject元件庫，並匯入您想要使用的泡沫頭元件。


3. 指定感知器元件：也就是感知撒水頭元件，您可以點擊感知器元件名稱右側的「選擇」按鈕，開啟xObject元件庫，並匯入您想要使用的感知器元件。
4. 指定一齊開放閥元件：您可以點擊一齊開放閥元件名稱右側的「選擇」按鈕，開啟xObject元件庫，並匯入您想要使用的一齊開放閥元件。
5. 指定一齊開放閥閘閥元件：您可以點擊一齊開放閥閘閥元件名稱右側的「選擇」按鈕，開啟xObject元件庫，並匯入您想要使用的一齊開放閥內的閘閥元件。
6. 指定手動開關元件：您可以點擊手動開關元件名稱右側的「選擇」按鈕，開啟xObject元件庫，並匯入您想要使用的手動開關元件。

注意：若此處讀取的元件並不符合xModel Designer所需的「xObject元件」格式，您將會看到「此元件並非xObject元件」的提示訊息。此時，請利用「選擇」按鈕，前往xObject元件庫頁面選擇符合格式的xObject元件。

7. 預覽設計：當以上參數設定完畢後，即可點擊「預覽設計」按鈕，xModel Designer將會依照您所設定的參數、指定的元件以及生成範圍，自動計算並佈置合規的泡沫頭及群組管線

步驟二：預覽設計結果

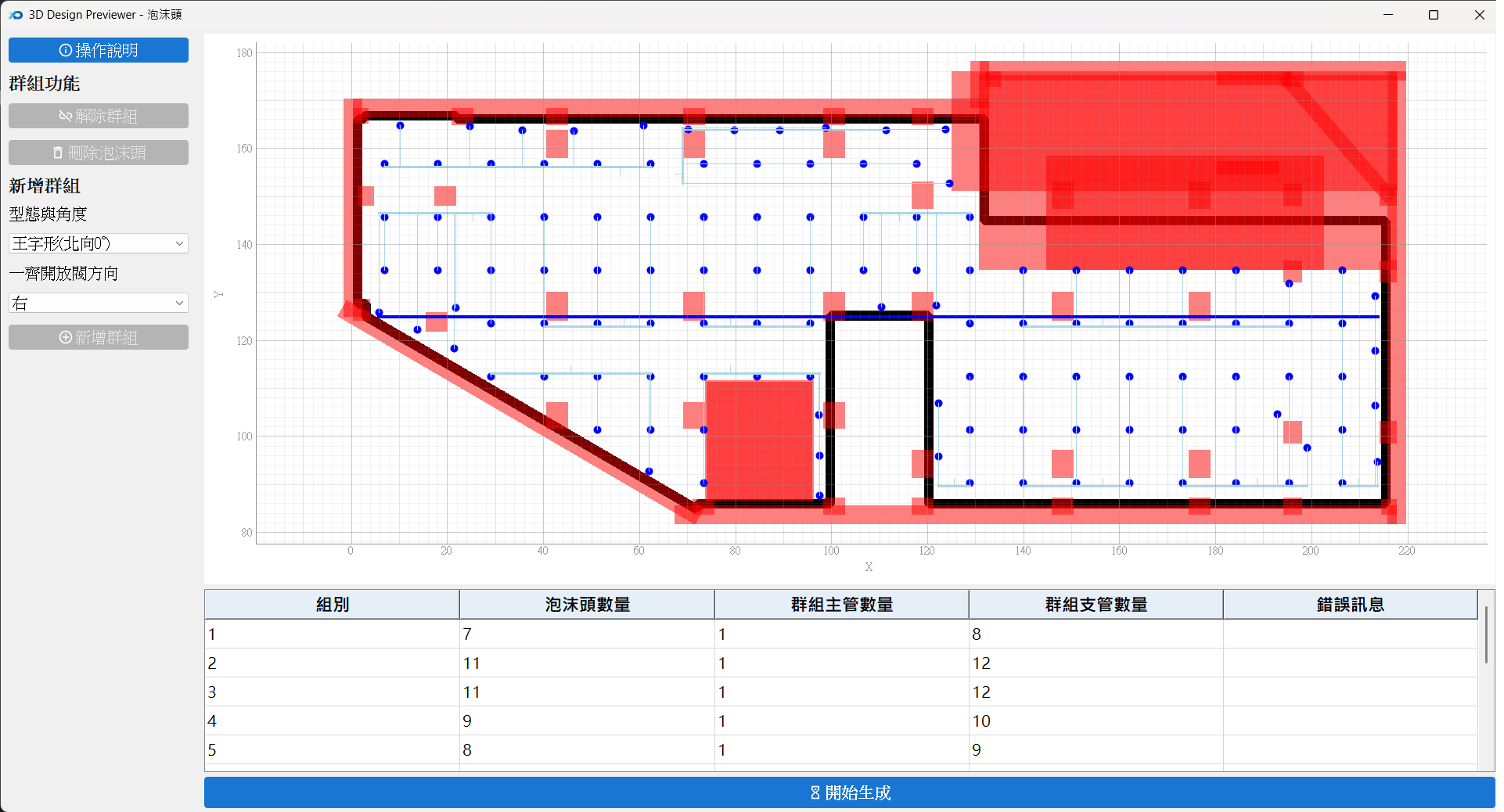

點擊「預覽設計」按鈕後，將會開啟「3D Design Previewer」視窗應用程式，讓您預覽依據上一步驟所設定的參數的設計結果。

1.檢查與確認

在3D Design Previewer中，您可以確認泡沫頭與泡沫群組數量、泡沫頭的分佈與分組方式以及生成區域是否正確。

2.修改設計

若您發現出現錯誤提示的群組，或是您想要針對特定的泡沫頭進行重新分組，您可以利用3D Design Previewer的「群組功能」以及「新增群組」來完成：

(1) 解除群組：選擇一個泡沫群組後，點擊「解除群組」按鈕，則會將該群組解除

(2) 刪除泡沫頭：在畫面上點選或框選要移除的泡沫頭，並點擊「刪除泡沫頭」按鈕，將選擇的泡沫頭刪除

(3) 新增群組：在畫面點選或框選要組成群組的泡沫頭，並於「新增群組」的區塊中設定「型態與角度」，然後點擊「新增群組」按鈕，便可完成新增群組。

3.開始生成

在確認設計內容無誤之後，點擊3D Design Previewer畫面最下方的「開始生成」按鈕，即可開始生成此泡沫系統。
