xModel Designer 使用指南 消防系統(2D轉3D)

可受辨識的CAD繪圖原則

可受辨識的圖面單位

  1. 公分 cm

1. 定位柱

一、用途

確保消防系統設計圖所參考的建築結構圖的「座標」、「比例」與「角度」與Autodesk Revit的建築結構模型一致。

二、繪製與辨識方式

定位柱有以下兩種繪製方式，皆可被xModel Designer進行有效辨識：

  1. 在確保所繪製的消防系統設計圖與建築結構圖的「座標」、「比例」與「角度」皆為一致的情況下，直接開啟建築結構圖，利用「定位柱」的辨識功能，在圖面上依序選取三支柱子圖元（需為聚合線或圖塊）。
  2. 在所繪製的消防系統設計圖中，將建築結構圖加入參考，並選定三支柱子，重新繪製供辨識用的柱子圖元（需為聚合線或圖塊），再利用「定位柱」的辨識功能，選取所繪製的三支柱子圖元。

三、繪圖規則

1.定位柱

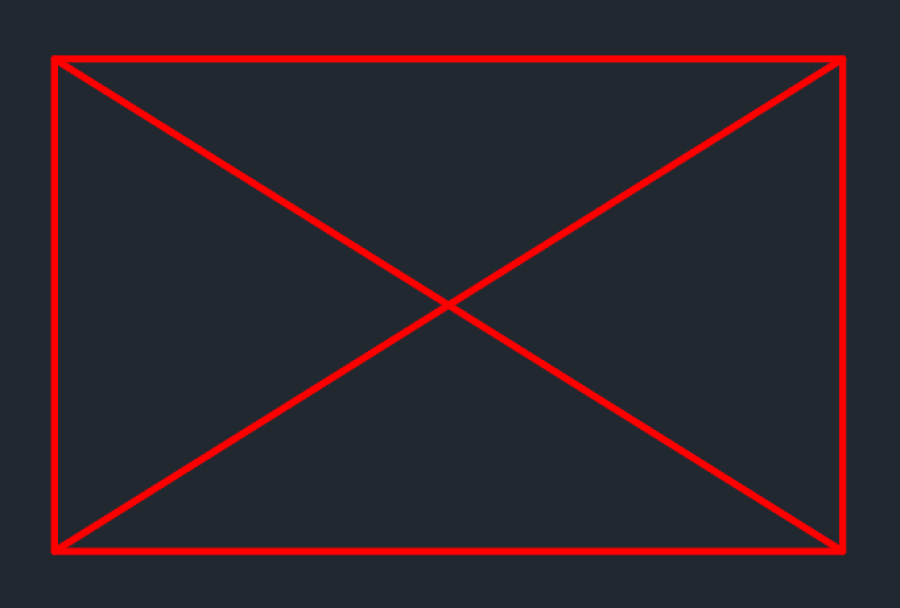

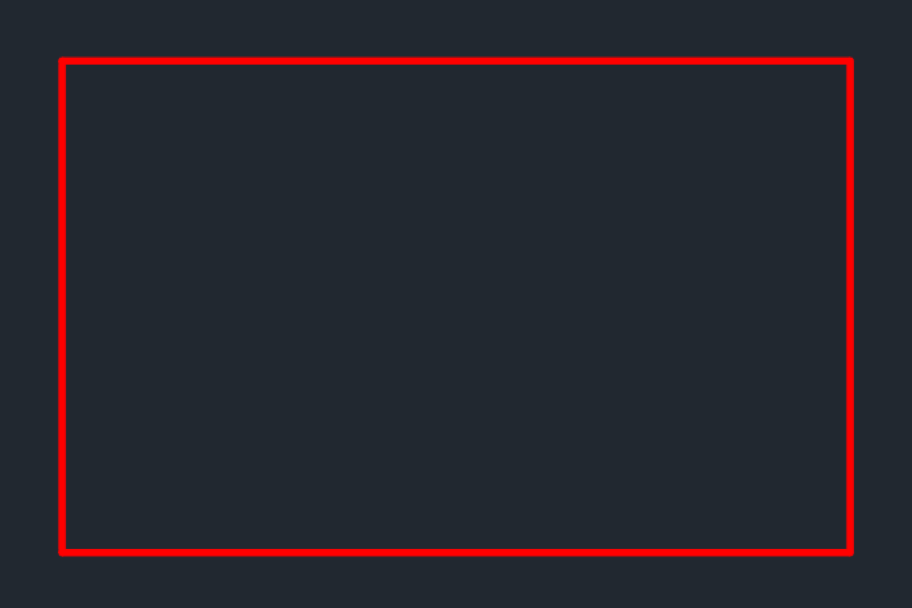

圖示圖元類型分類方式關鍵值
聚合線 (Polyline) 或 多邊形 (Polygon)圖層名稱+圖層顏色-
圖塊 (Block)圖層名稱+圖塊名稱-

2. 消防泡沫系統

一、用途

辨識消防泡沫系統設計圖(CAD)中的關鍵圖元，將所辨識出的圖元資料(CSV格式)匯入至Autodesk Revit中進行3D模型生成。

二、繪圖規則

泡沫系統共有5項關鍵圖元繪製規則需要注意。

1.泡沫噴頭

圖示圖元類型分類方式關鍵值其他

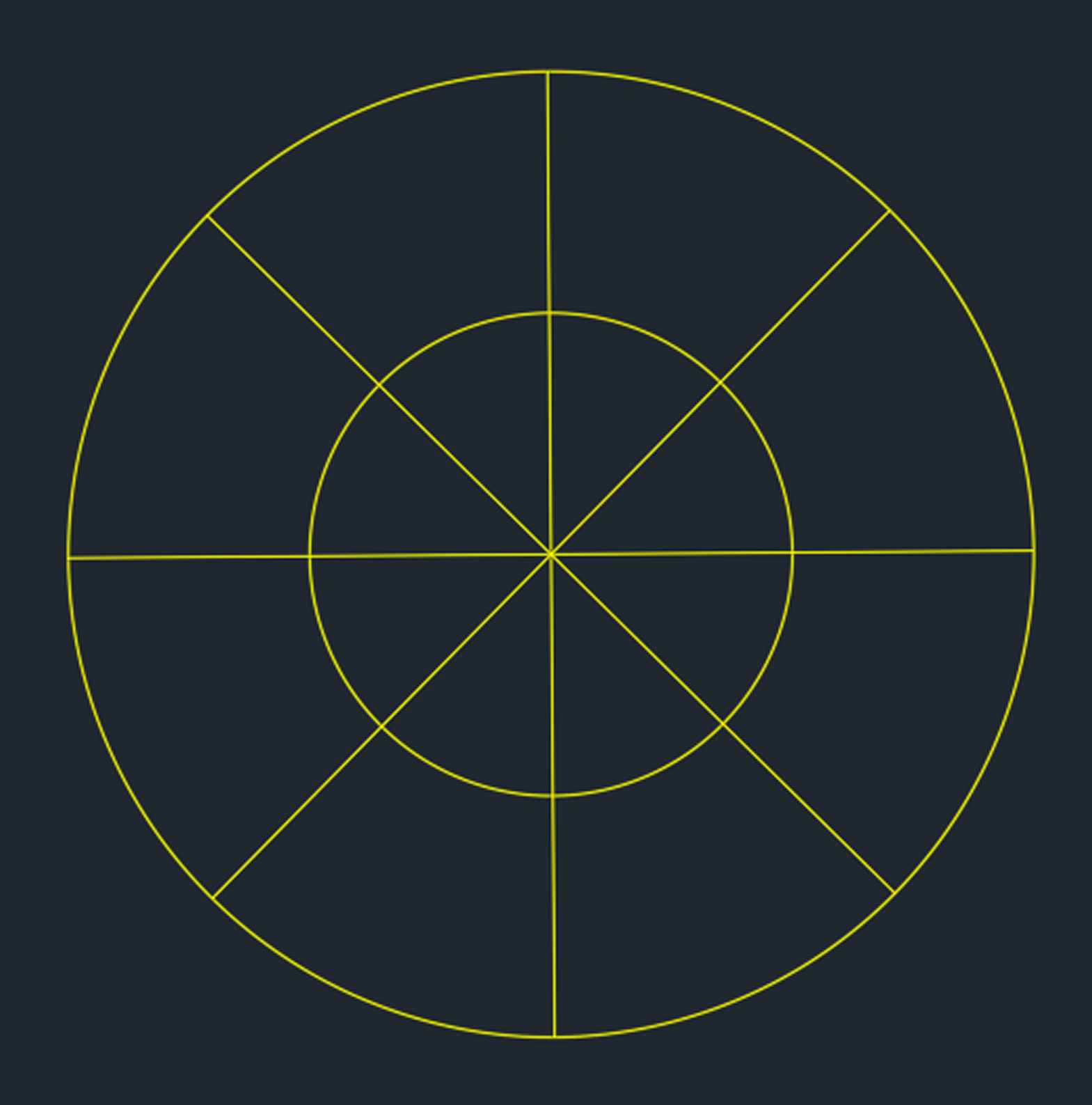

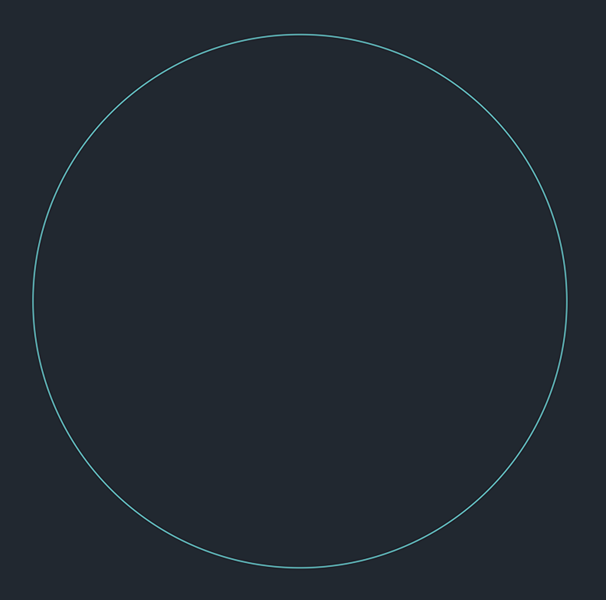

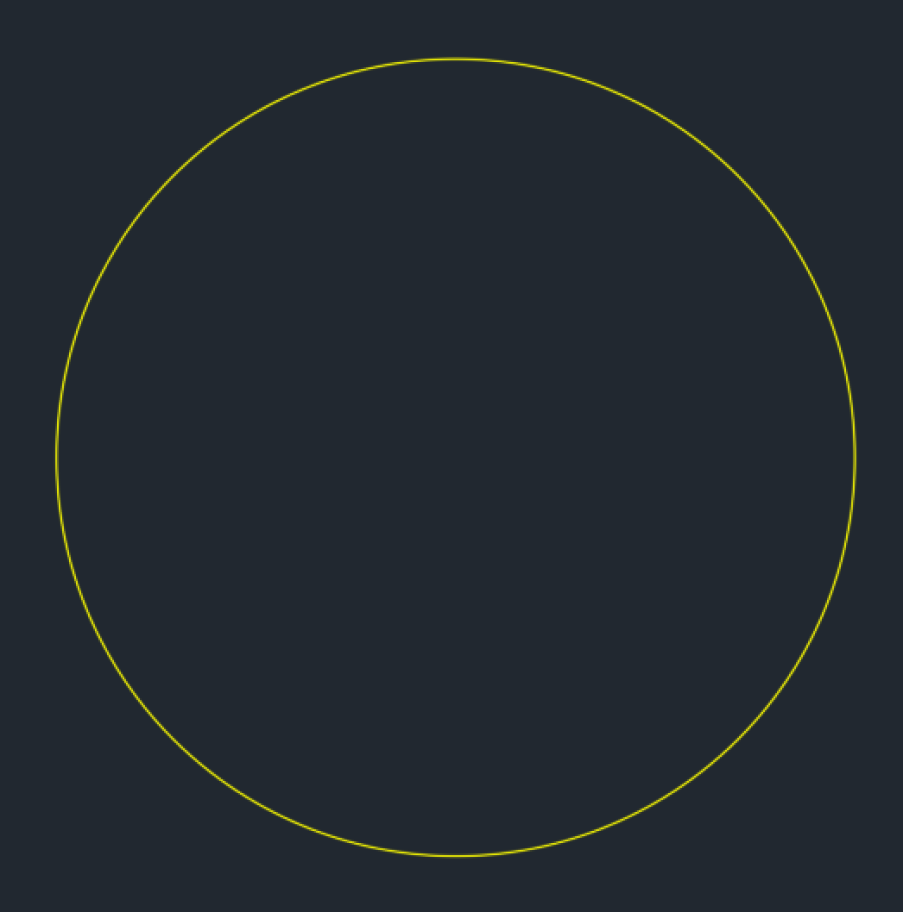

圓 (Circle)圖層名稱+圖塊名稱以”圓中心點”作為放置點
  1. 尺寸大小不同，需以不同圖層或不同顏色的圖元(圓)繪製
圖塊 (Block)圖層名稱+圖層顏色以”圖塊位置點”為放置點
  1. 尺寸大小不同，需以不同圖層或不同名稱的圖塊繪製
  2. 圖塊位置點(Point)需設定為泡沫噴頭圖塊中心點

❗️❗️繪製泡沫噴頭的注意事項❗️❗️

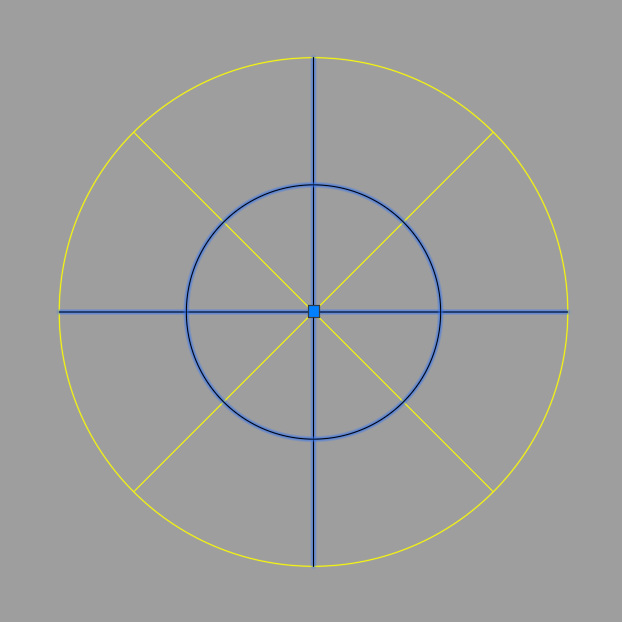

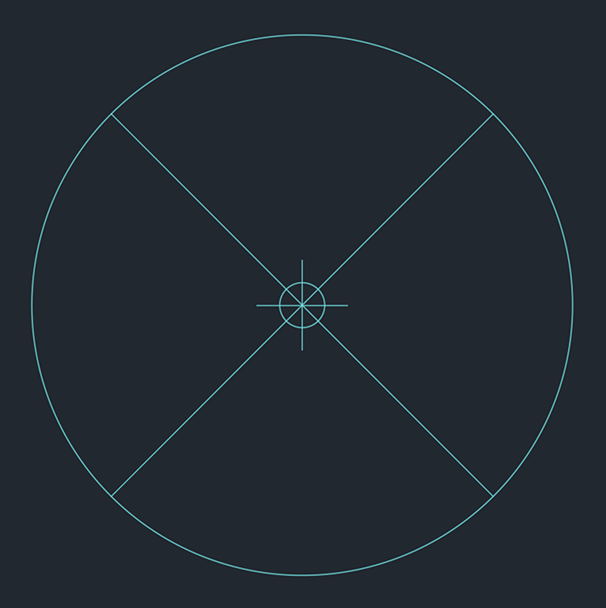

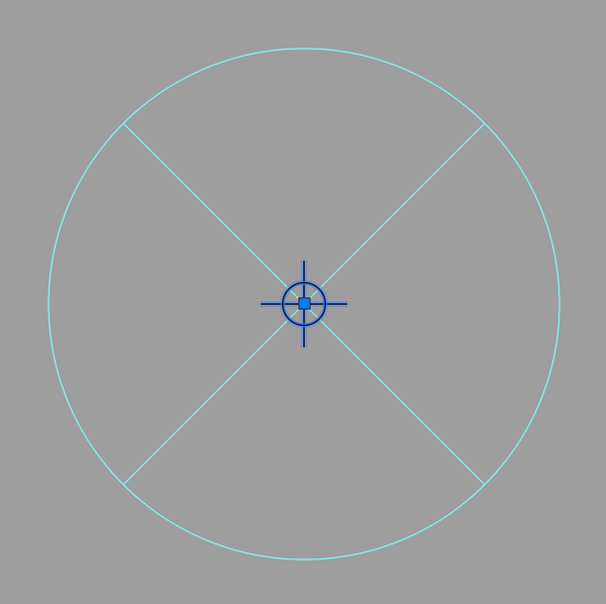

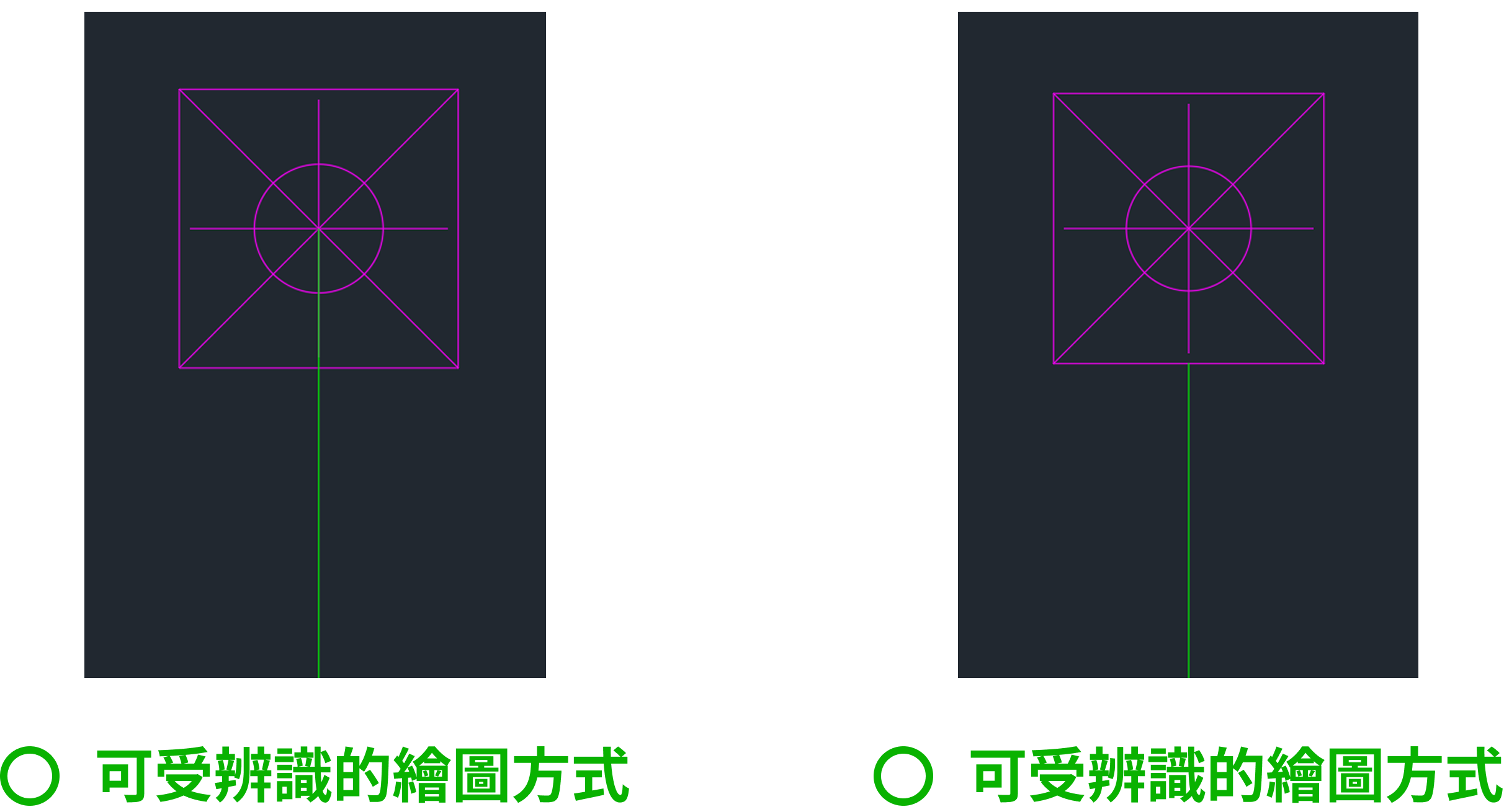

  1. 若以圖塊繪製泡沫噴頭，請確保該圖塊具備位置點(point)，且該位置點被設置於圖塊正中心。（可進入圖塊編輯器查看圖塊是否有”十字準星 + 小圓圈”，以確認是否具備位置點）

2.一齊開放閥

圖示圖元類型分類方式關鍵值其他
圖塊 (Block)圖層名稱+圖塊名稱以”圖塊位置點”為放置點
  1. 尺寸大小不同，需以不同圖塊繪製

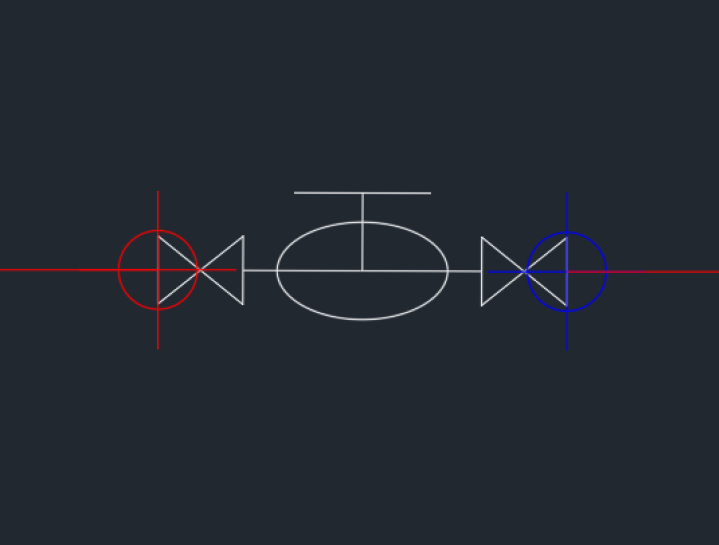

  2. 在入水端需放置位置點(point)，且該位置點所屬圖層名稱需為「input」
  3. 在出水端需放置位置點(point)，且該位置點所屬圖層名稱需為「output」

❗️❗️繪製一齊開放閥的注意事項❗️❗️

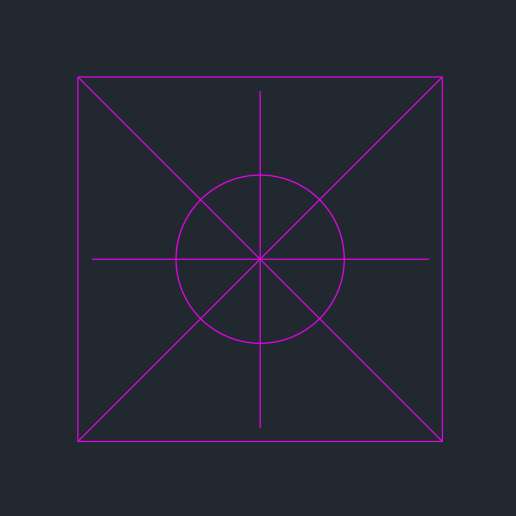

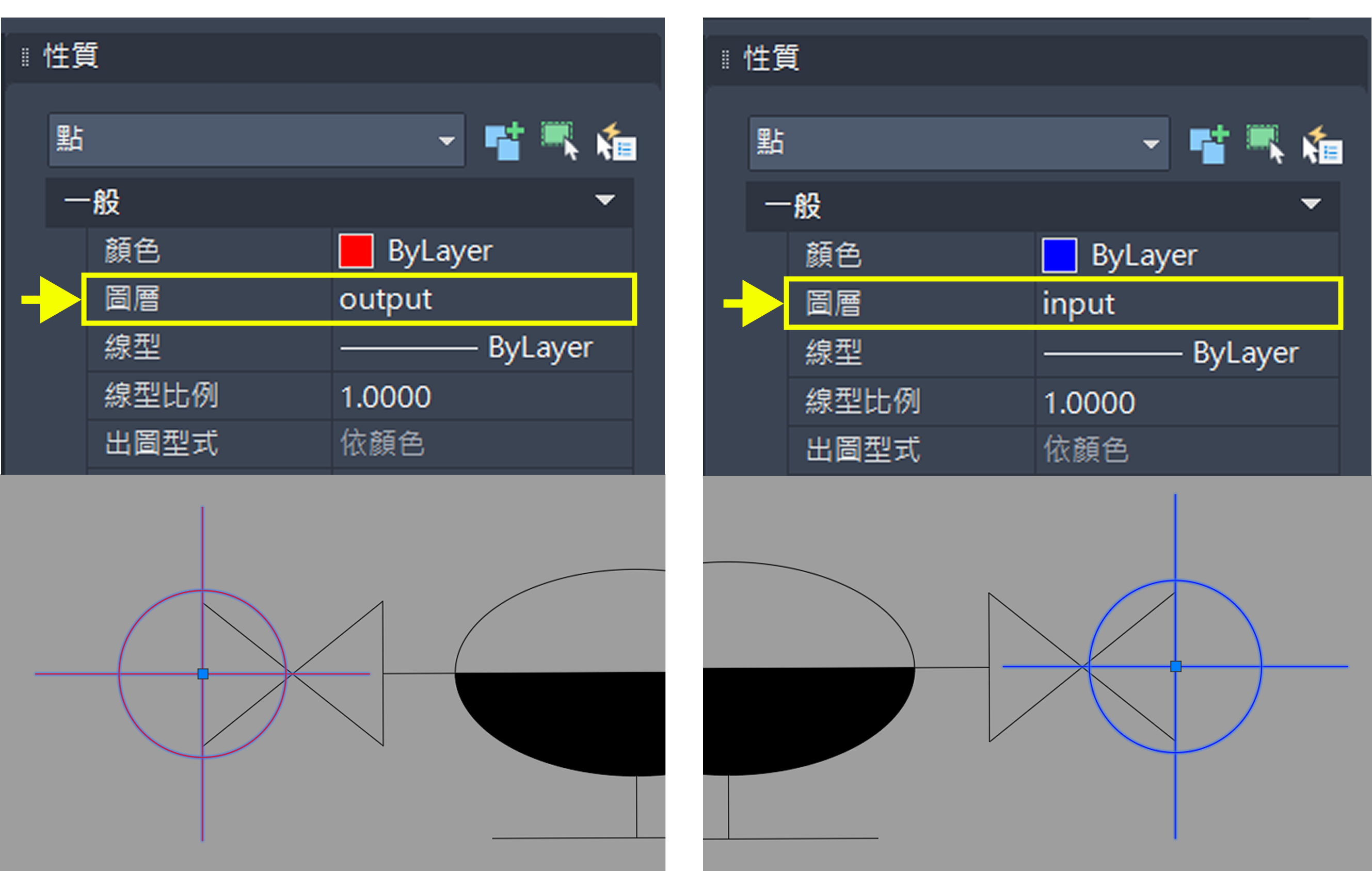

  1. 在一齊開放閥圖塊內新增「input」和「output」兩個圖層，並在兩個圖層內各自新增一個位置點(point)。input圖層的point是用於連接至泡沫幹管，output圖層的point則是用於連接至泡沫頭群組。

3.手動開關

圖示圖元類型分類方式關鍵值其他
圖塊 (Block)圖層名稱+圖塊名稱以”圖塊位置點”為放置點
  1. 圖塊位置點(Point)需設定為手動開關圖塊中心點
  2. 尺寸大小不同，需以不同圖塊繪製

❗️❗️繪製手動開關的注意事項❗️❗️

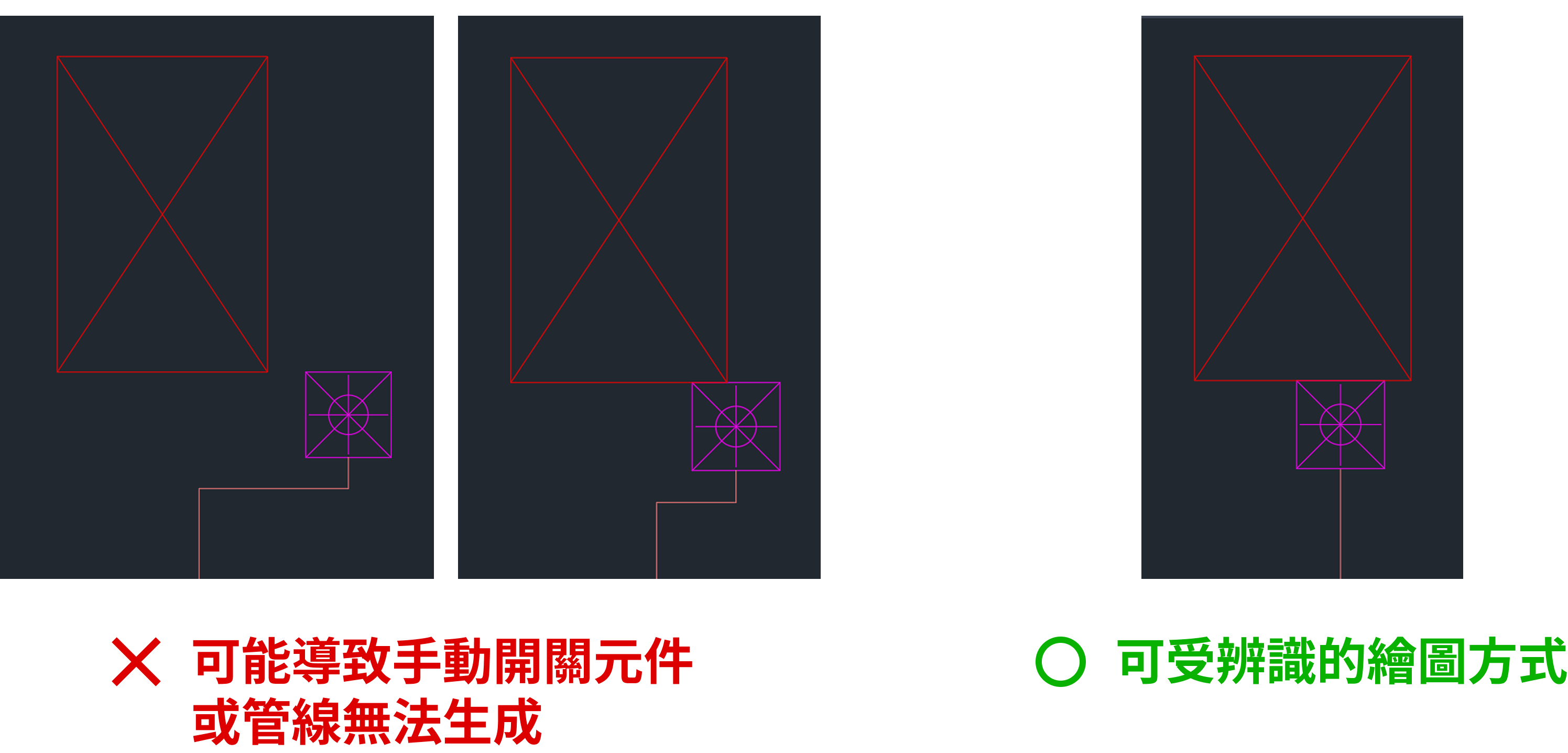

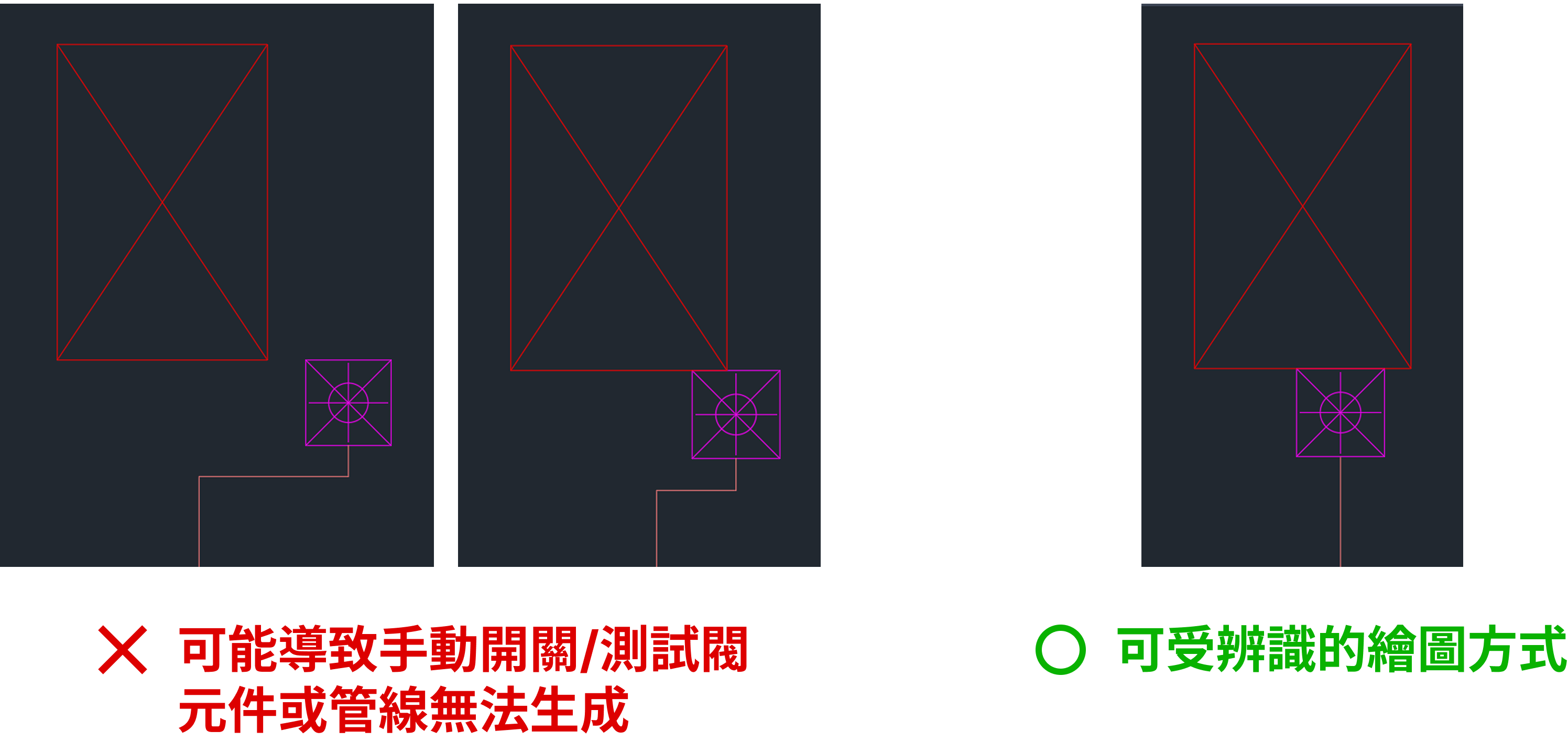

  1. 必須完整靠齊在柱面圖元上
  2. 連接「泡沫群組」與「手動開關」的支管不一定需要連接至手動開關圖塊的位置點(point)

4.泡沫幹管

圖示圖元類型分類方式關鍵值其他

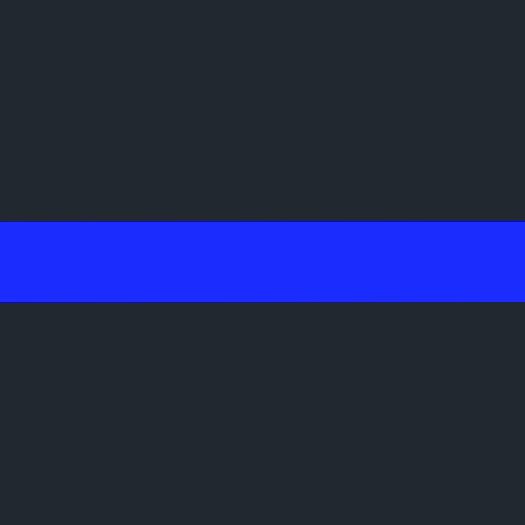

線(Line)＋聚合線(Polyline)圖層名稱+圖元顏色
  1. 線段起點與終點
  2. 管徑尺寸
  1. 管徑大小不同，需以不同圖層或不同顏色圖元繪製
  2. 使用者自行設定該線段所代表的管徑大小

❗️❗️繪製泡沫幹管的注意事項❗️❗️

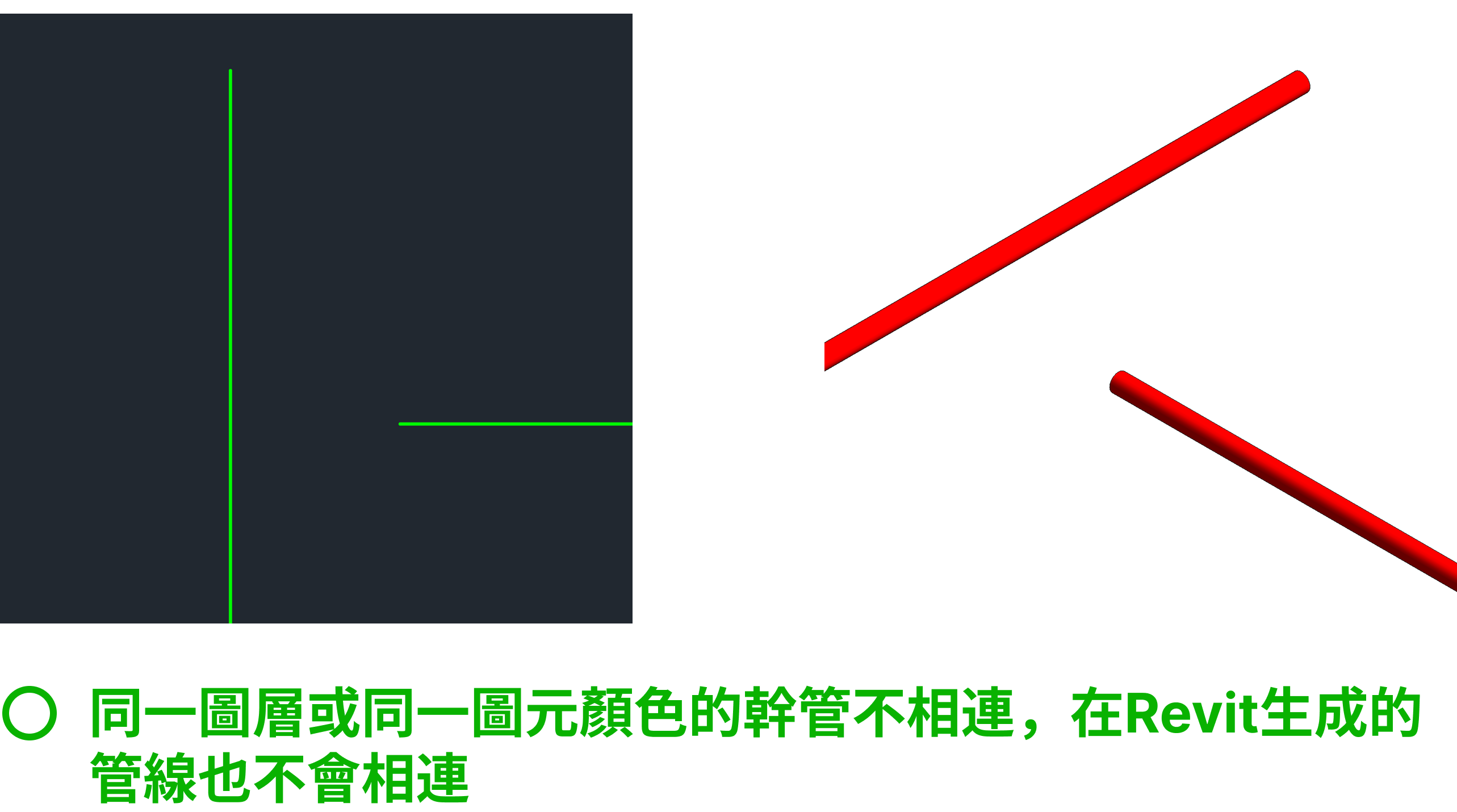

  1. 若同一圖層或同一圖元線色的幹管線段不相連，則會生成不相連的管線

5.泡沫支管

✅ 泡沫支管的繪製與可辨識範圍包含：

  1. ✅ 連接「各個泡沫噴頭」的線段
  2. ✅ 連接「各個泡沫群組」至「一齊開放閥」的線段
  3. ✅ 連接「一齊開放閥」至「幹管」的線段

❌ 泡沫支管的繪製與可辨識範圍不包含：

  1. ❌ 連接各個感知撒水噴頭的線段
  2. ❌ 連接各個泡沫群組至手動開關的線段
  3. ❌ 連接各個泡沫群組至測試閥的線段
項目圖示圖元類型分類方式關鍵值其他
連接「各個泡沫噴頭」的線段線(Line)＋聚合線(Polyline)圖層名稱+圖元顏色
  1. 線段起點與終點
  2. 管徑尺寸
  1. 管徑大小不同，需以不同圖層或不同顏色圖元繪製
  2. 使用者自行設定該線段所代表的管徑大小
連接「各個泡沫群組」至「一齊開放閥」的線段聚合線(Polyline)圖層名稱+圖元顏色
  1. 線段起點與終點
  2. 管徑尺寸
  1. 管徑大小不同，需以不同圖層或不同顏色圖元繪製
  2. 使用者自行設定該線段所代表的管徑大小
連接「一齊開放閥」至「幹管」的線段聚合線(Polyline)圖層名稱+圖元顏色
  1. 線段起點與終點
  2. 管徑尺寸
  1. 管徑大小不同，需以不同圖層或不同顏色圖元繪製
  2. 使用者自行設定該線段所代表的管徑大小

❗️❗️繪製泡沫支管的注意事項❗️❗️

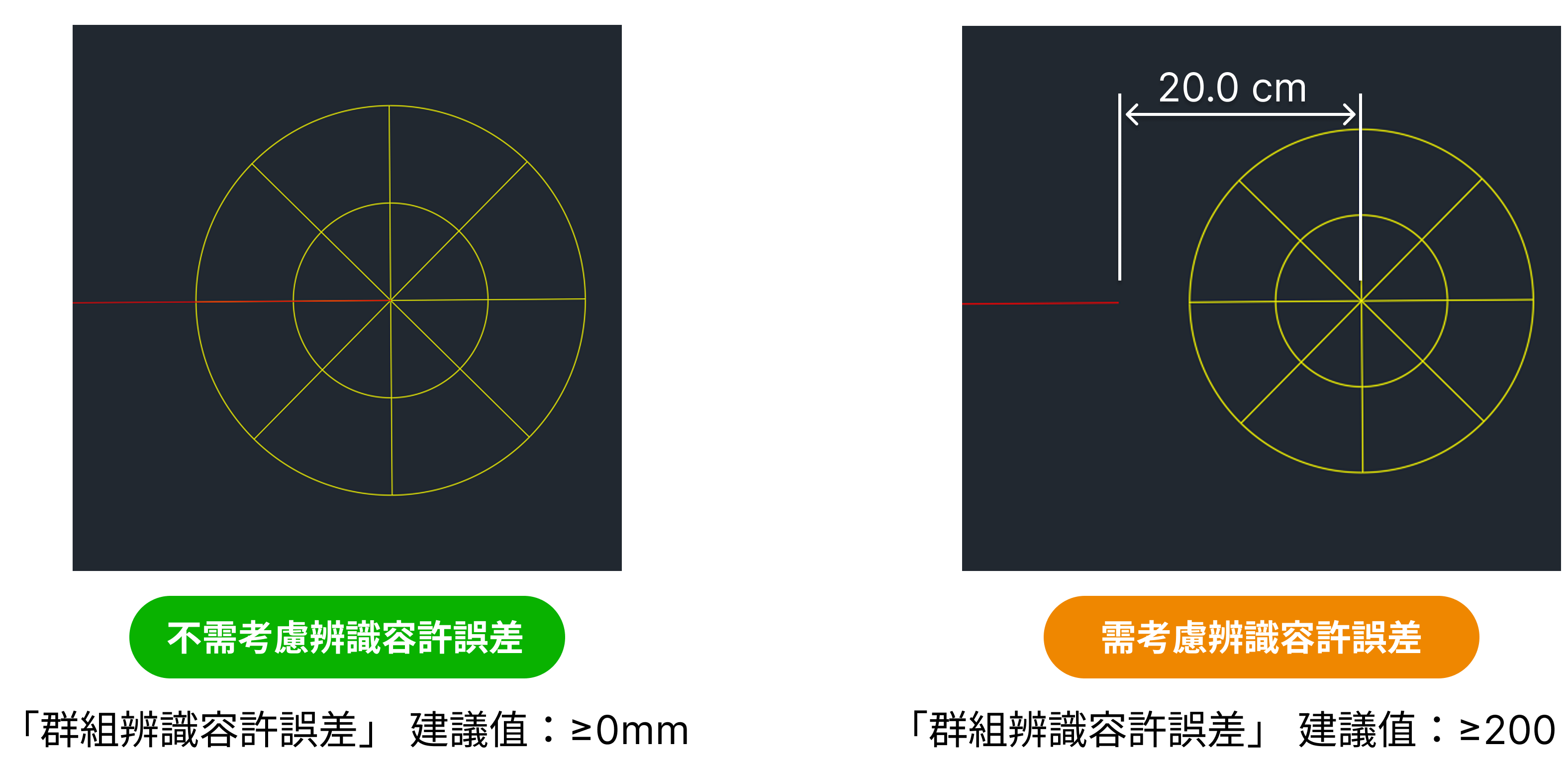

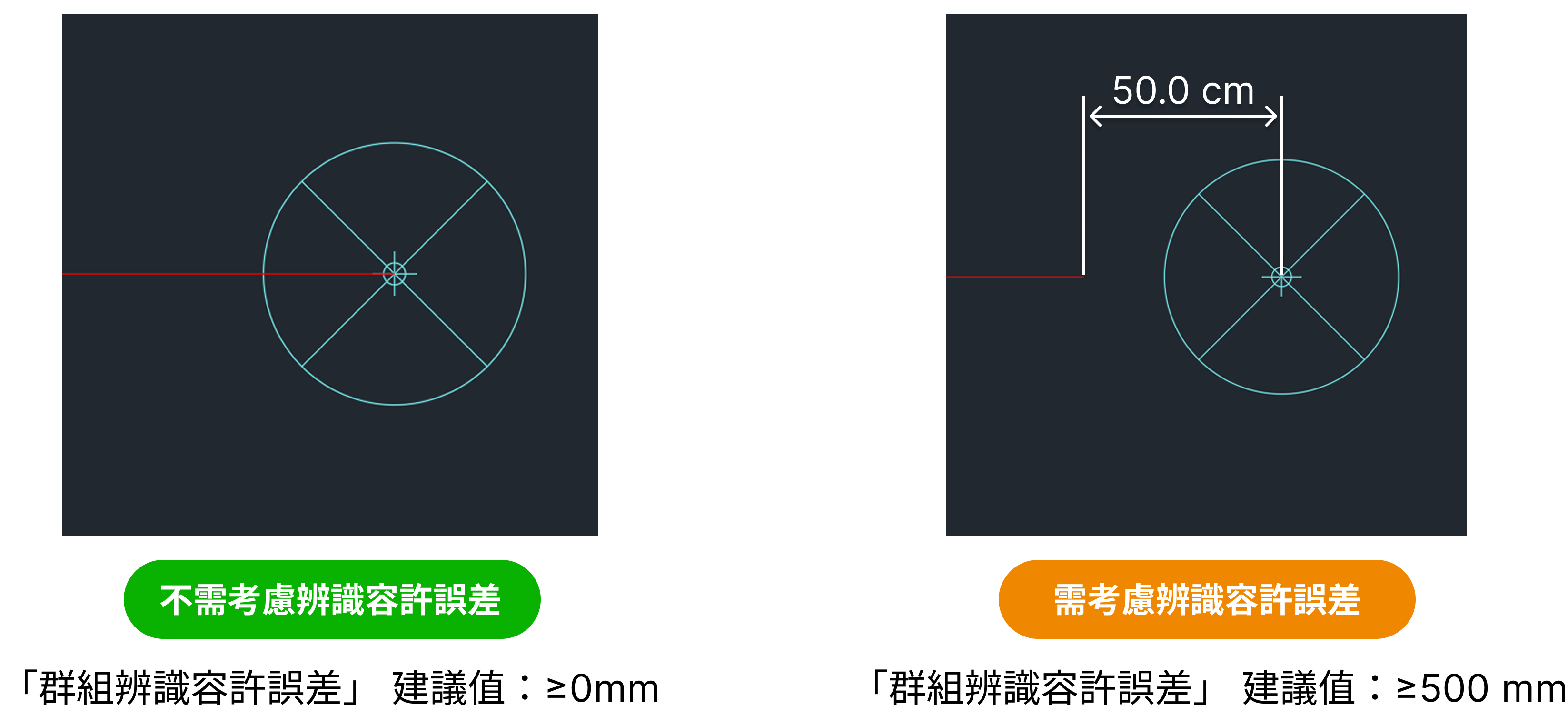

  1. 若連接至泡沫噴頭的線段沒有延伸至泡沫噴頭圖塊的位置點(Point)或圓心，請將線段端點與圖塊位置點或圓心之間的距離，納入「群組辨識容許誤差」的設定範圍內。

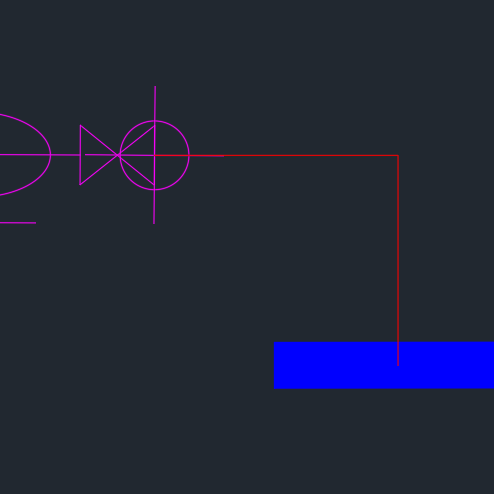

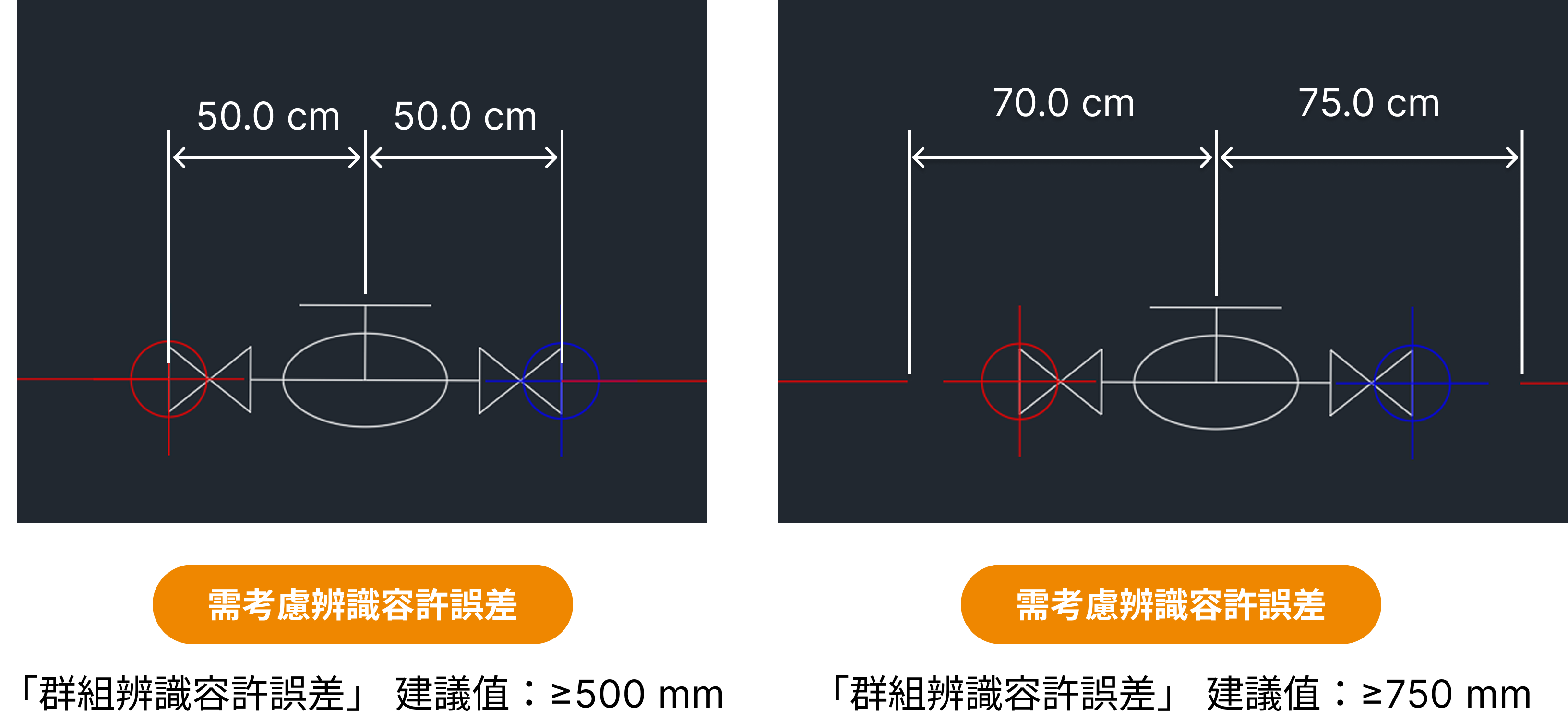

  2. 連接「各個泡沫群組」至「一齊開放閥」的線段須以聚合線(Polyline)繪製，並將該線段連接至一齊開放閥圖塊的output圖層位置點(Point)。此外，也請將此位置點至一齊開放閥圖塊中心點之間的距離，納入「群組辨識容許誤差」的設定範圍內。

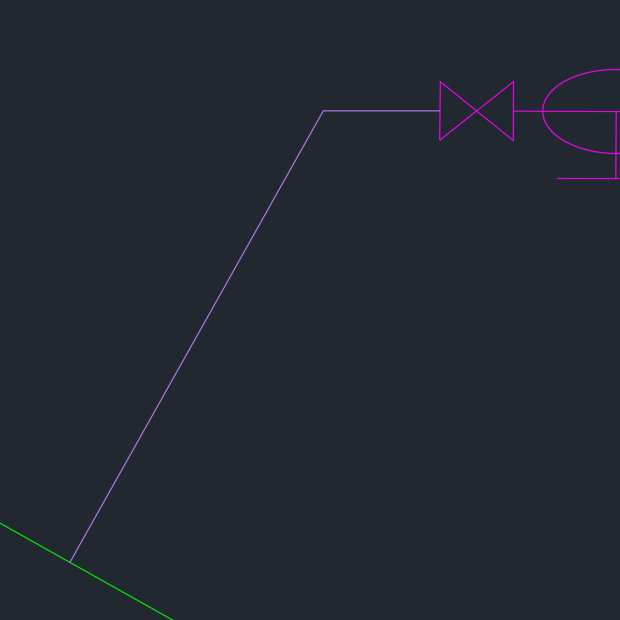

  3. 連接「一齊開放閥」至「幹管」的線段須以聚合線(Polyline)繪製，該線段連接至一齊開放閥圖塊的iutput圖層位置點(Point)。此外，也請將此位置點至一齊開放閥圖塊中心點之間的距離，納入「群組辨識容許誤差」的設定範圍內。

    4. ⚠️ 請注意：所有可能需要納入「群組辨識容許誤差」參考值的項目，請取其中的最大值作為群組辨識容許誤差的設定值。

    例如：一齊開放閥與支管連接之處，取容許誤差值為750mm；泡沫頭與支管連接之處，取容許誤差值為200mm。最後的群組辨識容許誤差值應設定為750mm。

3. 消防撒水系統

一、用途

辨識消防撒水系統設計圖(CAD)中的關鍵圖元，將所辨識出的圖元資料(CSV格式)匯入至Autodesk Revit中進行3D模型生成。

二、繪圖規則

撒水系統共有3項關鍵圖元繪製規則需要注意。

1.撒水噴頭

圖示圖元類型分類方式關鍵值其他
圓 (Circle)圖層名稱+圖塊名稱以”圓中心點”作為放置點
  1. 尺寸大小不同，需以不同圖層或不同顏色的圖元(圓)繪製
圖塊 (Block)圖層名稱+圖層顏色以”圖塊位置點”為放置點
  1. 尺寸大小不同，需以不同圖層或不同名稱的圖塊繪製
  2. 圖塊位置點(Point)需設定為撒水噴頭圖塊中心點

❗️❗️繪製撒水噴頭的注意事項❗️❗️

  1. 若以圖塊繪製撒水噴頭，請確保該圖塊具備位置點(point)，且該位置點被設置於圖塊正中心。（可進入圖塊編輯器查看圖塊是否有”十字準星 + 小圓圈”，以確認是否具備位置點）

2.撒水幹管

圖示圖元類型分類方式關鍵值其他
線(Line)＋聚合線(Polyline)圖層名稱+圖元顏色
  1. 線段起點與終點
  2. 管徑尺寸
  1. 管徑大小不同，需以不同圖層或不同顏色圖元繪製
  2. 使用者自行設定該線段所代表的管徑大小

❗️❗️繪製撒水幹管的注意事項❗️❗️

  1. 若同一圖層或同一圖元線色的幹管線段不相連，則會生成不相連的管線

3.撒水支管

✅ 撒水支管的繪製與可辨識範圍包含：

  1. ✅ 連接各個撒水噴頭的線段
  2. ✅ 連接各個撒水群組至幹管的線段
圖示圖元類型分類方式關鍵值其他
線(Line)＋聚合線(Polyline)圖層名稱+圖元顏色
  1. 線段起點與終點
  2. 管徑尺寸
  1. 管徑大小不同，需以不同圖層或不同顏色圖元繪製
  2. 使用者自行設定該線段所代表的管徑大小

❗️❗️繪製撒水支管的注意事項❗️❗️

  1. 若是連接至撒水頭的線段沒有延伸撒水頭圖塊位置點(Point)/圓心，請將線段端點與位置點/圓心之間的距離，納入「群組辨識容許誤差」的設定範圍內。

    2. ⚠️ 請注意：所有可能需要納入「群組辨識容許誤差」參考值的項目，請取其中的最大值作為群組辨識容許誤差的設定值。

    例如：某幾處撒水支管線段遇到幹管線段的斷線之處，取容許誤差值為800mm；撒水頭與支管連接之處，取容許誤差值為500mm。最後的群組辨識容許誤差值應設定為800mm。
